BCM_V3.0 Модуль контроля и зарядки аккумулятора, выходом ошибки

Модуль контрольно-зарядный предназначен для использования в системах бесперебойного питания,

 обеспечивая контроль состояния резервного свинцового аккумулятора и его подзарядку. В случае

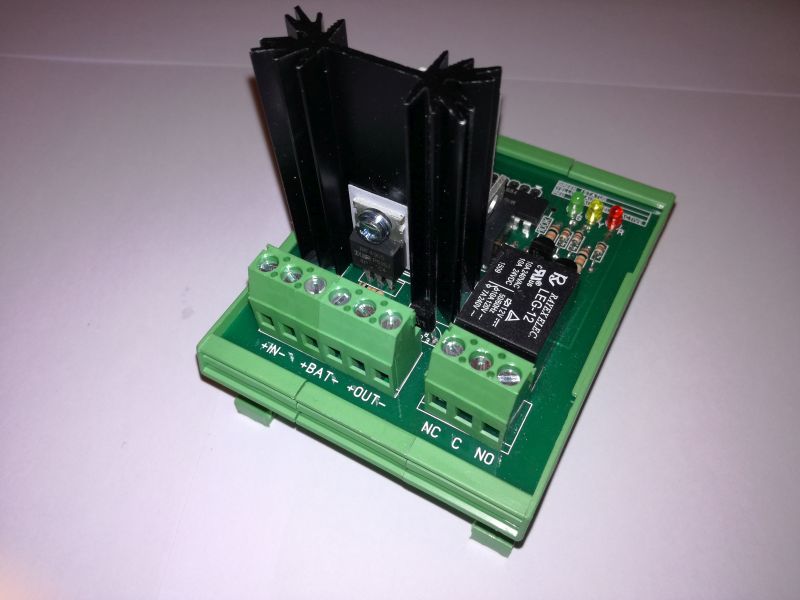

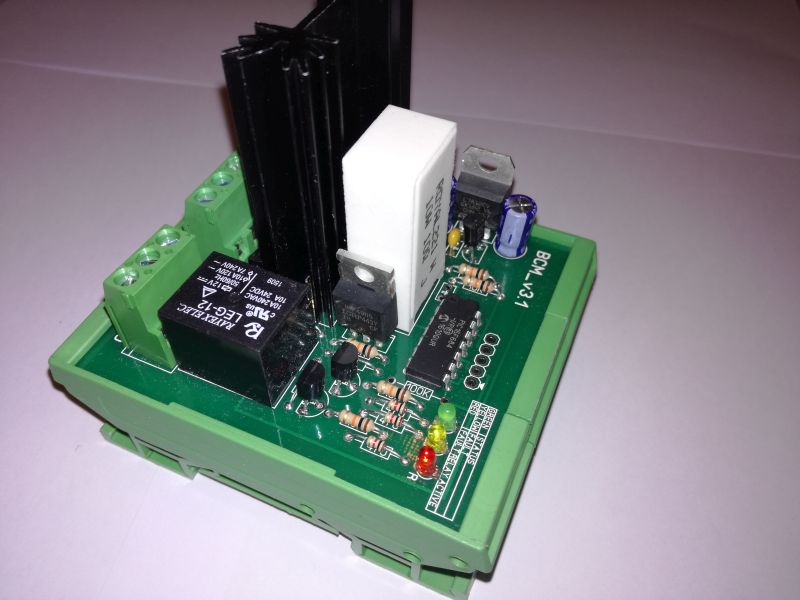

неисправности модуль выдает сигнал ошибки на внешнее устройство. Модуль  крепится на DIN рейку

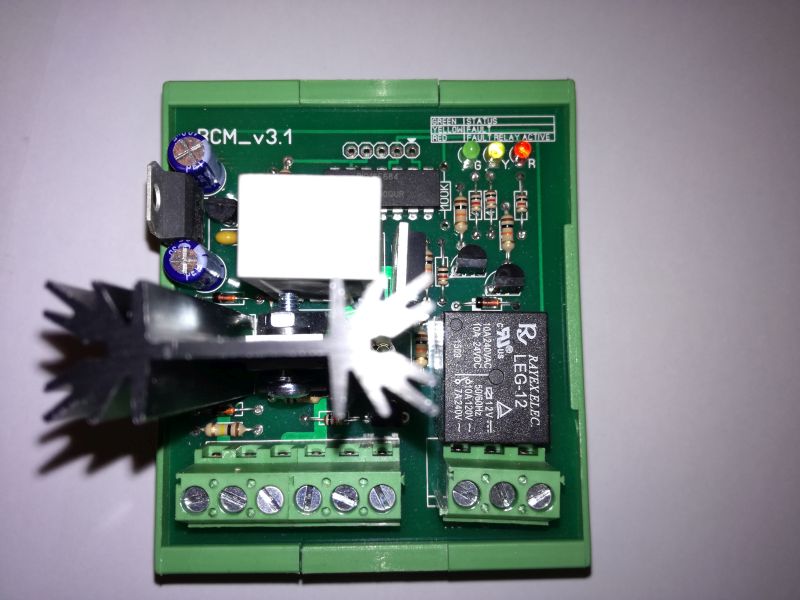

 и имеет винтовые клеммы для подключения. Модуль имеет светодиодную индикацию состояния.

 Изготавливается модуль в двух версиях на номинальное напряжение 12 и 24 вольта, однако по желанию

 заказчика может быть изготовлен на другое напряжение.

При падении основного напряжения питания ниже 13(26,5)В, начинает мигать 1 раз в секунду желтый

светодиод, также загорается красный светодиод и активируется релейный выход.

При отключении аккумулятора или падении его напряжения ниже 9,5(18)Вольт начинает мигать 2 раза

 в секунду желтый светодиод, также загорается красный светодиод и активируется релейный выход.

Напряжение аккумулятора контролируется каждые 30 секунд, поэтому время между отключением

аккумулятора и срабатыванием релейного выхода может достигать 30 секунд.

При отсутствии основного питания и разряде аккумулятора ниже 9,5(18)Вольт, модуль отключает нагрузку,

 защищая аккумулятор от полного разряда. Модуль снова включится  при появлении основного питания.

Технические параметры модуля на 12(24)Вольт:

Входное напряжение: 13.8(27,2)В

Напряжение аккумулятора: 12(24)В

Максимальный ток нагрузки: 13А

Напряжение отключения: 9,5(18)В

Напряжение включения: 11(22)В

Релейный контакт: 250В/5А
